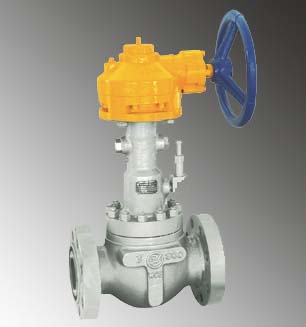

Q41(QZ)手动轨道球阀

Q41(QZ)手动轨道球阀

详情介绍


结构特点及工作原理
1.阀门为上装式整体结构,单阀座防止泄漏,阀杆采用防火保护结构,安全硬密封,耐高温,集中众多阀门之优点,零泄漏,在线维修,工艺先进,受压力高,阀门操作的安全性,可靠快速,使用范围广。
2.阀门开启的关闭过程中,密封副是分离,无摩擦,扭矩小,使用寿命长。
3.阀门关闭时,球体与阀座保持一定空间,流速增大,从而达到冲洗密封面的作用,使密封面保持整洁。
4.阀门开启时,驱动装置促使阀杆上升,球体先行脱离密封面,在阀杆导向螺旋槽的作用下,球体转动90度,阀门全开。
5.阀门关闭时,驱动装置促使阀杆下移,导向螺旋槽促使球体转动90度,在阀杆楔臂的作用下,球体摆动并且抵紧阀座密封面,阀门关闭。
6.气动或电动轨道球阀均可有手动装置,当断电或气源故障时,可手动操作启闭,
7.用户需要时,可设计带复位弹簧的单作用或空气罐装置,以防紧急使用。
实用专利号:ZL97229612.3 发明型专利号:ZL97212870.0
