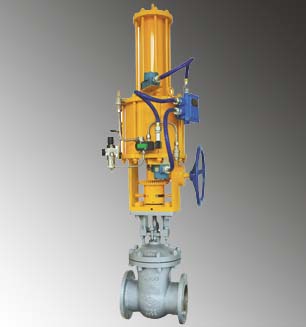

ZSDⅡC(DX)气动平行切断动芯闸阀(弹簧复位)

ZSDⅡC(DX)气动平行切断动芯闸阀(弹簧复位)

详情介绍


ZSDC(DX)气动平行切断动芯闸阀(弹簧复位)

结构特点及工作原理:

1.执行机构的输出力通过阀杆作用于主阀芯时,被设计一定角度,主阀芯,转换成水平方向左右的力,又通过次阀芯,密封盘紧压两阀座,形成双阴断密封,密封不泄漏,力矩小,开关阀门密封结合面无摩擦,从根本上解决了阀芯在阀体卡死或打不开的弊病现象。

2.气动执行机构采用活塞式机构,电磁阀作为控制气缸上下部分的进气,排气的切换元件,以控制启闭件作垂直上下位移,控制阀门开启与关闭的目的,

3.配用回讯器用于发送阀门开关状信号,电磁阀实现远距离控制,集中控制,自动控制,和现场操作。

4.气动执行机构,灵活可靠气动---手动转动机构,直接地进行由气动至手动,或手动至气动的操作方式转换过程。

5.阀启闭状态的现场指示,上装的外伸示指示杆的上升和下降,标志阀门全开时(外伸指示杆位于 高位置),阀门全关闭时(外伸指示杆位于 低位置)。

6.带弹簧复位的单作用气动装置或空气罐系列确保电源,气源时故障自动开关,安全,可靠,讯速,环保,节能。

注:实用专利号:ZL200920113118.X
