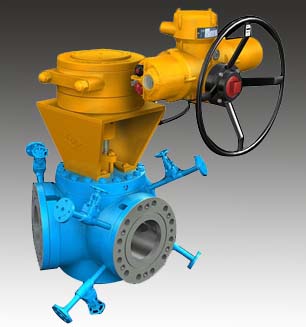

金属密封波纹管四通球阀

结构特点及工作原理:

(1.填料函热注吹扫装置

防止焦化渣油挤入填料函内面凝固,使阀门在动行中得到维修。

(2.阀体内腔热注吹扫装置

球体在旋转过程中自清扫功能将球体与阀内腔的间隙沉积和积碳清扫干净,腔内介质沿球体表面均匀通过阀门。提高阀门的流通能力。

(3.滑动导向阀座

组件成组使用,具有足够的强度,自身的柔性和循环应力,吸收管线脉动和喘动,阀门密封副关紧后仍有补偿量,密封面保持良好的密封状态。

(4连接方式

进出通道法兰与各管道连接,适用GB/T,JB/T,SY,HG,SH,及ANSI,B16.1,2等标准。

(5支撑结构

球体在阀体内旋转时,中心高度不变,使球体中心线与阀座中心线重合,实现两者接触密封线为圆线。

(6进出口通道热注吹扫装置

每个通道的高低处以封闭高温吹扫,能清除密封部位,杂质存留,清除了内接触的密封内泄漏。

(7材料及配件

确保工况所规定的技术要求。

(8球体

经超音速喷涂(HVOF)硬面保护,硬度≥70HRC,具有耐滑动磨损,耐磨料磨损,耐高温,在旋转过程中无任何擦伤和磨损,

(9刮板式密封座圈

采用A,B双点两条密封线在常温或高温既有足够的刚度,又有弹性补偿,使得密封可靠,有效。

(10填料隔套

填料函中间由金属隔环分开上下两腔,当介质压力传至上腔时,压力骤减,能阻止填料函泄漏。

整根阀杆

按规格,压力级经强度核算后校对合格,并提供 高等级的性。

电动四通阀操作要领:

1.操作前将防爆控制箱上操作开关按钮方向全部指向“关”或“停”档位置。

2.电动操作按“A”“B”“C”流向,将开关按钮箭头指赂所需流向位置,观察阀门上方指方顺时针,并调整控制箱开关按钮箭头指向“顺”或“逆”档位,现实现电动操作。

3.操作完毕将转换开关按钮“停”,“关”档位,按此顺序,被勉误操作。

4.手动操作时,切断电源拨动电动装置切换手柄,以顺时针旋转操作阀门。

5.蒸气吹扫是阀门开闭之前后吹扫,应及时关才吹扫装置。

6.进口与出口成90度,下进口,水平出口,各出口在同一平面形成120度角。
