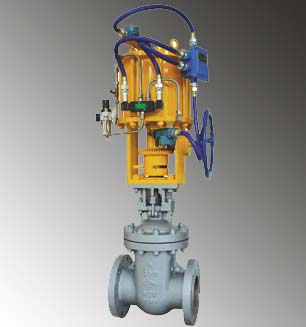

ZSDⅡC(DX)气动平行切断动芯闸阀(手轮中间式)

结构特点及工作原理：

1.执行机构的输出力通过阀杆作用于主阀芯时，被设计一定角度，主阀芯，转换成水平方向左右的力，又通过次阀芯，密封盘紧压两阀座，形成双阴断密封，密封不泄漏，力矩小，开关阀门密封结合面无摩擦，从根本上解决了阀芯在阀体卡死或打不开的弊病现象。

2.气动执行机构采用活塞式机构，电磁阀作为控制气缸上下部分的进气，排气的切换元件，以控制启闭件作垂直上下位移，控制阀门开启与关闭的目的，

3.配用回讯器用于发送阀门开关状信号，电磁阀实现远距离控制，集中控制，自动控制，和现场操作。

4.气动执行机构，灵活可靠气动---手动转动机构，直接地进行由气动至手动，或手动至气动的操作方式转换过程。

5.阀启闭状态的现场指示，上装的外伸示指示杆的上升和下降，标志阀门全开时(外伸指示杆位于 高位置)，阀门全关闭时（外伸指示杆位于 低位置）。

6.带弹簧复位的单作用气动装置或空气罐系列确保电源，气源时故障自动开关，安全，可靠，讯速，环保，节能。

注：实用专利号：ZL200920113118.X
