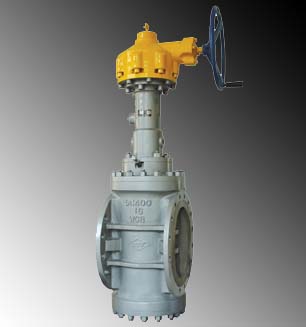

X343(jj)蜗轮双密封导轨阀系列(将军阀)

结构特点及工作原理：

1.双密封导轨阀芯采用楔形结构，在阀芯上两侧的燕尾槽插入密封球瓣 嵌入并能沿燕尾槽滑动，在螺旋导向机构的作用下密封球瓣先离开阀座后旋转90度，使阀门密封结合面无摩擦，实现阀门能够长期保持较好的密封性能，使用寿命显著延长。

2.阀门全闭时，楔形阀芯下降驱使密封球瓣向阀座涨开，起到双向密封，泄漏率为0

3.阀门全开时，流体通过阀芯，流道的形状能够保证理想状态 低压力降。

4.气动或电动双密封导轨球阀均可有动装置，当断电或气源故障时，可手动操作启闭。

5.用户需要时，可设计带复位弹簧的单位作用或空间罐装置，以便在停气时自动复位。

注：实用专利号：ZL02246083.7 发明型专利号：ZL02146003.5
