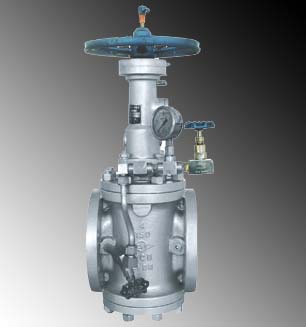

X43(jj)手动双密封导轨阀(将军阀)



结构特点及工作原理:

1.双密封导轨阀芯采用楔形结构,在阀芯上两侧的燕尾槽插入密封球瓣永久地嵌入并能沿燕尾槽滑动,在螺旋导向机构的作用下密封球瓣先离开阀座后旋转90度,使阀门密封结合面无摩擦,实现阀门能够长期保持较好的密封性能,使用寿命显著延长。

2.阀门全闭时,楔形阀芯下降驱使密封球瓣向阀座涨开,起到双向密封,泄漏率为0

3.阀门全开时,流体通过阀芯,流道的形状能够保证理想状态最低压力降。

4.气动或电动双密封导轨球阀均可有动装置,当断电或气源故障时,可手动操作启闭。

5.用户需要时,可设计带复位弹簧的单位作用或空间罐装置,以便在停气时自动复位。

注:实用专利号:ZL02246083.7 发明型专利号:ZL02146003.5
